一、概述：BYXYM-XCY-001型可燃氣體探測器采用先進的微處理芯片，結合品質優良的高穩定性半導體氣敏傳感器，用于檢測可燃氣體，對由于可燃氣體的擴散引發的火災及爆炸進行安全檢測和提早報警處理，探測器具有靈敏度高、可靠性好、抗酒精和自動溫度補償功能，應用于家庭、公寓、餐飲場所等需要監測可燃氣體的場所。
二、技術參數
2.1 工作電壓：DC12~24V/AC220V（選配型）
2.2 功耗：正常監視2W 報警狀態≤3W
2.3 報警分貝：正前方1M處 大于70dB
2.4 檢測氣體：丙烷
2.5 報警動作值：8%LEL
2.6 探測量程：0~25%LEL
2.7 傳感器使用壽命：3年
2.8 使用環境：溫度—10℃~﹢55℃，相對濕度≤95%，不結露
2.9 存儲環境：溫度—25℃~﹢55℃，相對濕度≤95%，不結露
2.10 外型尺寸：
2.11 外殼材質及顏色：阻燃ABS，黑色
2.12 執行標準：GB/T 34004-2017
三、結構

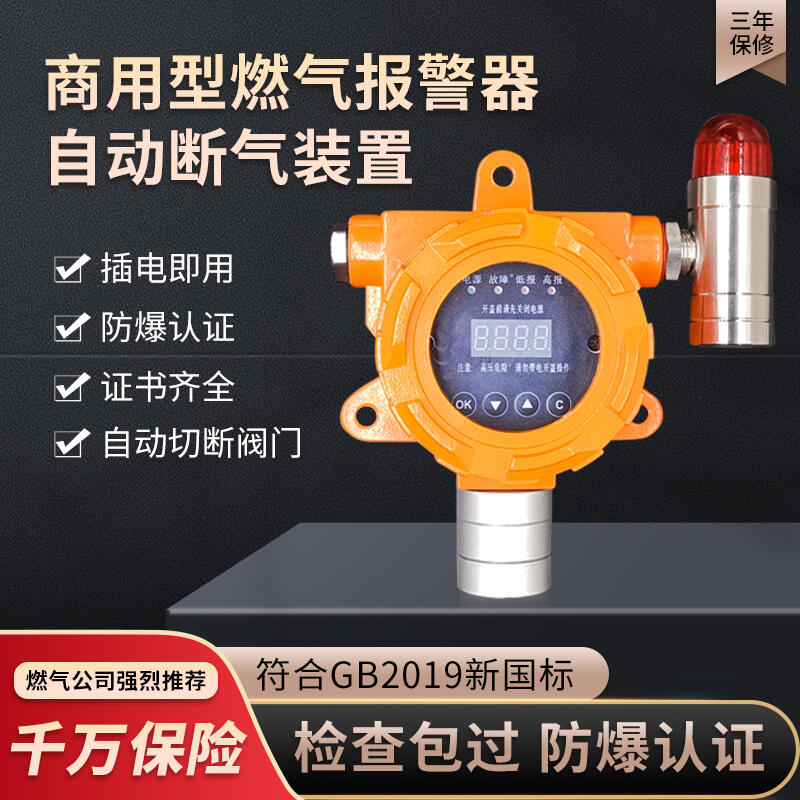

3.1 外觀以實物為準
3.2 探測器輸出接口：
探測器具有一組輸出接口，根據安裝需求，可以外接切斷閥（220V有線）、機械手（有線或無線）、風機（220V有線），輸出接口采用2P紅黑線帶扣端子。
四、安裝及注意事項
4.1 安裝位置的選擇：小餐飲報警器的安裝應當選擇在閥門、管道接口、出氣口或易泄漏處附近1.5米范圍內，在不影響其他設備的前提下，注意避免高溫、高濕環境安裝。
4.2 注意事項，報警設備禁止安裝位置：
4.2.1墻角、柜內空氣不流通位置
4.2.2 容易被油煙直接熏烤位置
4.2.3 直接受到灶具等產生的排氣、蒸氣、油煙影響的位置
4.2.4 容易產生水氣的位置
4.2.5 水房及容易斷電的位置
4.2.6 安裝探測器位置與氣源不能被阻斷
4.3 探測器禁止安裝時間
4.3.1 未完成裝修及粉刷未完成；
4.3.2 裝修完成后全面通風時間不足5天的；
4.3.3 房間新裝修家具，或購置新家具全面通風時間不足3天的
4.3.4 使用噴霧、殺蟲劑、空氣清新劑、膠水、發膠等全面通風時間不足4天的
以上時間段內如果已經安裝探測器，請將探測器斷電，使用密封袋將探測器密封后，待房間有足夠通風時間后開啟探測器。否則可能造成探測器誤報或損壞。
五、探測器的使用及操作
5.1 探測器上電：通電后，探測器綠燈、黃燈、紅燈、黃燈循環閃亮，表示探測器通電正常，進入預熱90秒（顯示屏會進入狀態），預熱結束后，探測器綠色指示燈會變成常亮，表示探測器進入到正常工作狀態。
注意：探測器內的氣體探測元件為精密器件，為確保其正常工作，預熱過程很重要，嚴禁在預熱期間對探測器進行加氣測試，
5.2 指示燈狀態及功能
5.2.1 正常狀態：電源指示燈常亮，故障燈、報警燈、壽命燈熄滅，蜂鳴器無聲；
5.2.2 故障狀態：黃色故障燈常亮，蜂鳴器長鳴，表示傳感器故障；
5.2.3 壽命狀態：壽命燈黃燈常亮，表示探測器壽命到期，此時應該更換探測器；
5.2.4 報警狀態：紅色報警燈常亮，表示探測器報警，顯示屏顯示報警濃度。
5.3 測試鍵/對碼/消音
5.3.1 在探測器監測狀態下：
按下測試按鍵，探測器進入自檢狀態，顯示屏全亮，所有指示燈閃亮，并伴有6秒鐘的蜂鳴器響聲，自檢結束后恢復到設備監視狀態（電源指示燈常亮，顯示屏顯示“0”狀態）。
5.3.2 測試/對碼狀態下：
按下對碼按鍵，探測器會發出6秒鐘的信號發射時間，此時處于學習狀態的外接設備如果也學習狀態，則可以與探測器進行學習對碼，并完成設備綁定。
5.3.3 氣體檢測：
探測器在安裝完成進入工作狀態后，不間斷的對使用環境中的氣體進行采集、分析和處理，當空氣中的可燃氣體濃度達到探測器的報警閥值時，由探測器的信息采集電路進行濃度分析，當探測器采集到的濃度值達到報警值后立即啟動報警和聯動措施。
5.3.4 報警后處理：
當探測器報警時，請立即打開窗戶保持室內空氣流通，檢查所有用氣設施，避免開關各種類型電器，檢查氣體泄漏原因及泄漏點，并及時聯系專業人員檢修處理。
5.3.5 消音按鍵：
在探測器報警狀態下，按下“消音”按鈕，探測器可以消音，消音狀態下，報警指示燈常亮，在濃度降低到報警點以下后恢復到正常監視狀態。
六、故障分析與排除
|
序號 |
故障現象 |
原因分析 |
排除方法 |
|
1 |
電源指示燈不亮 |
沒有電源或電源沒有插好 |
檢查供電電源 |
|
2 |
故障燈常亮 |
傳感器原件短路或斷路 |
更換傳感器 |
|
3 |
壽命燈常亮 |
傳感器失效或是產品壽命到期 |
檢測設備或更換設備 |
|
4 |
探測器誤報 |
環境影響或是氣敏件失效 |
更換環境/檢測氣敏件 |
七、保養及維護
7.1 探測器在工作狀態下輕微發熱屬于正常現象。
7.2 探測器禁止使用打火機測試，以免影響氣敏元件使用壽命或損壞。
7.3 在探測器發生故障時，請不要私自拆卸探測器，用戶可與本公司聯系或是聯系本公司的售后服務點進行處理，我們將竭誠為您提供服務
7.4 請避免在探測器附近使用發膠、殺蟲劑、酒精、稀釋劑、硅化物等刺激性物品，以免影響探測器的正常使用。
八、特別聲明
本產品的使用壽命為（氣敏探測器）3年，到期請及時更換，以免造成事故，探測不能保證避免爆炸事故的發生，注意平時的使用習慣，及時檢查未使用氣源并及時關閉。
在發生下列情況之一時，本公司不承擔保修責任：
8.1 為按照產品說明的要求安裝、使用造成的損壞；
8.2 因用戶使用電壓不當電壓過高或自行拆解機殼造成的損壞；
8.3 因為用戶保存不當使產品受潮、摔、碰、砸行為造成的損壞；
8.4 其他原因使用不當造成的人為損壞。
九、產品包裝清單
包裝盒內：探測器 1只
使用說明書： 1份
合格證： 1張
膨脹栓： 2支
安裝螺絲： 2個
適配器/電源線 1個（根據客戶要求選配）
